Topraklama Ölçümü

Antalya topraklama ölçümü hizmetimiz ile işletmenizin elektrik güvenliğini sağlıyor, çalışanlarınızı, ekipmanlarınızı ve tesisinizi elektrik kaynaklı risklere karşı koruyoruz. Ekipnet ve EMO kayıtlı yetkili elektrik mühendislerimiz tarafından, kalibrasyonlu ölçüm cihazları kullanılarak gerçekleştirilen testler sonucunda, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’ne uygun topraklama raporları hazırlıyoruz. Antalya merkez ve tüm ilçelerde fabrikalar, oteller, tarımsal işletmeler, ticari yapılar ve sanayi tesisleri için hızlı ölçüm, doğru analiz ve güvenilir raporlama hizmeti sunuyoruz.

Topraklama Ölçümü Nedir

Topraklama ölçümü; bir binanın, fabrikanın veya endüstriyel tesisin elektrik sisteminde oluşabilecek kaçak akımların güvenli bir şekilde toprağa iletilmesini sağlayan sistemin direnç değerini belirleme işlemidir. Antalya topraklama ölçümü konusunda risk teşkil eden bir şehirdir.

6331 Sayılı İş Sağlığı ve Güvenliği Kanunu ve Elektrik Tesislerinde Topraklamalar Yönetmeliği uyarınca, işletmelerin yılda en az bir defa topraklama periyodik kontrolü yaptırması yasal bir zorunluluktur. Çalışma ve Sosyal Güvenlik Bakanlığı (ÇSGB) iş müfettişleri denetimlerinde, yangın sigortası işlemlerinde ve ruhsatlandırma süreçlerinde resmi topraklama ölçüm raporu talep edilmektedir.

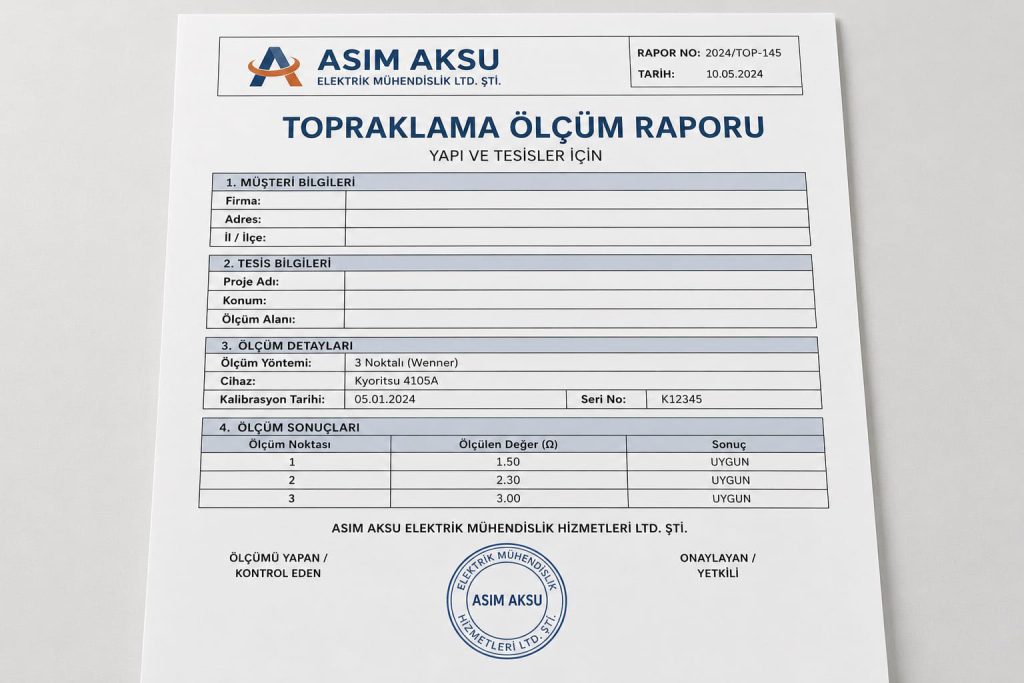

Topraklama Raporu Nedir

Topraklama raporu, bir işletmenin, binanın veya endüstriyel tesisin elektrik sistemindeki kaçak akımları güvenli bir şekilde toprağa aktaran sistemlerin (topraklama tesisatının) düzgün çalışıp çalışmadığını gösteren resmi bir belgedir.

Topraklama Raporu Ne İşe Yarar ve Neden Önemlidir?

1. Can ve Mal Güvenliği: Elektrikli cihazlarda oluşabilecek gövde kaçaklarının, insanlara zarar vermeden (elektrik çarpması yaşanmadan) ve yangına sebebiyet vermeden toprağa akıp akmadığını resmi olarak belgeler.
2. Yasal Zorunluluk (İSG): 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu uyarınca, Türkiye’deki tüm işletmelerin bu raporu yılda en az 1 defa yenilemesi zorunludur.
3. Resmi Denetimler: Çalışma ve Sosyal Güvenlik Bakanlığı (ÇSGB) iş müfettişleri denetimlerinde, itfaiye ruhsat işlemlerinde, belediye ruhsatlandırmalarında ve ISO kalite yönetim sistemi denetimlerinde bu rapor ilk istenen evraklardan biridir.
4. Sigorta İşlemleri: Olası bir elektrik yangını veya hasarı durumunda, sigorta şirketleri tazminat ödemeden önce tesisin periyodik topraklama raporunu görmek ister.

Topraklama Tesisatı Periyodik Kontrolü Nedir

Topraklama Tesisatı Periyodik Kontrolü, bir işletmede veya binada bulunan tüm topraklama sisteminin (panolar, makineler, prizler, jeneratörler, paratonerler vb.) zamanla aşınma, paslanma, kablo kopukluğu veya gevşeme gibi nedenlerle işlevini yitirip yitirmediğini tespit etmek amacıyla düzenli aralıklarla yapılan teknik muayene, test ve ölçüm işlemidir.

Periyodik Kontrol Kapsamında Neler Yapılır?

Kontrol süreci sadece dijital bir cihazla ölçüm yapmaktan ibaret değildir; iki ana aşamadan oluşur:

1. Gözle Muayene (Fiziksel Kontrol)

• Topraklama iletkenlerinin (bakır şeritler veya kablolar) bağlantı noktalarında gevşeme, korozyon (paslanma) veya kopma var mı?
• Topraklama kazıkları (elektrotlar) dış etkenlerden zarar görmüş mü?
• Ana dağıtım panolarında ve tali panolarda koruma iletkenleri doğru şekilde baralara bağlanmış mı?

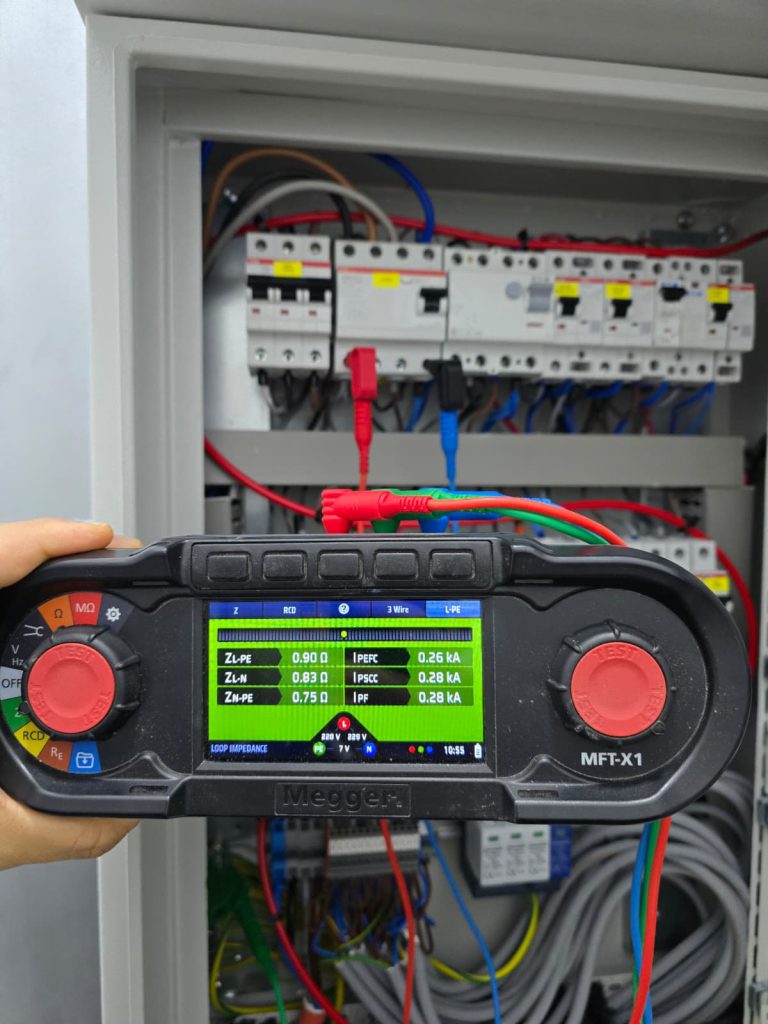

2. Fonksiyonel Testler ve Ölçüm

• Toprak Direnci Ölçümü: Özel test cihazları (Meger) ile topraklama sisteminin direnci ($\Omega$ – Ohm cinsinden) ölçülür.
• Süreklilik Testi: Panolardan en uzaktaki makinelere veya prizlere kadar giden koruma hatlarının kesintisiz (kopuksuz) ulaşıp ulaşmadığı kontrol edilir.
• Kaçak Akım Rölesi Testi: Tesisattaki hayat koruma (30mA) ve yangın koruma (300mA) rölelerinin, bir kaçak anında doğru zamanda ve doğru akımda açma yapıp yapmadığı milisaniye (ms) düzeyinde test edilir.

Standartlara Göre Topraklama Direnci Kaç Ohm Olmalı?

Topraklama sisteminizin güvenli kabul edilebilmesi için ölçülen direnç değerlerinin yasal sınırların altında olması gerekir. Tesis tipine göre kabul edilen maksimum sınır değerleri şu şekildedir:

Tesis / Sistem Türü	Maksimum Sınır Değeri (Ohm)	Yönetmelik Standardı
Alçak Gerilim Tesisleri (Bina / Pano)	10 Ω	Elektrik İç Tesisleri Yönetmeliği
Yıldırımdan Korunma (Paratoner)	2 Ω	TS EN 62305
Yüksek Gerilim Tesisleri / Trafolar	1 Ω – 5 Ω	Elektrik Tesislerinde Topraklamalar
Hassas Cihazlar / Veri Merkezleri	1 Ω	IEC 60364

Önemli Not: Ölçülen direnç değerlerinin bu sınırların üzerinde çıkması durumunda, Antalya’daki tesisiniz için ek topraklama elektrotları (kazıklar) çakılması veya toprak iyileştirme yöntemlerinin uygulanması konusunda uzman mühendislerimiz rehberlik sağlamaktadır.

Antalya Topraklama Ölçümü Nasıl Yapılır?

Firmamız, Antalya topraklama ölçümü işlemlerinde dünyaca kabul görmüş, kalibrasyon sertifikalı ve hata payı en düşük olan profesyonel Meger (Toprak Direnci Test Cihazı) ekipmanlarını kullanır.

1.Ön Keşif ve Güvenlik Önlemleri:Hazırlık Aşaması.

Ölçüm yapılacak panolar, makineler veya paratoner sistemleri incelenir. Çevredeki aktif akımlar kontrol edilerek iş güvenliği önlemleri alınır.

2.Elektrotların Çakılması (Potansiyel Düşüş Yöntemi):Uygulama.

Meger cihazının yardımcı akım ve potansiyel kazıkları (E, P, C elektrotları), toprağa standartlara uygun mesafelerde (genellikle 5-10 metre arası) ve yeterli derinlikte çakılır.

3.Direnç Ölçümünün Gerçekleştirilmesi:Test.

Cihaz bağlantıları tamamlanarak toprak özgül direnci ve topraklama empedansı ölçülür. Hassas sonuçlar elde etmek adına gerekirse farklı frekanslarda test tekrarlanır.

4.Eksiklerin Tespiti ve Raporlama:Sonuç.

Ölçülen değerler ilgili sigorta açma akımları ve formüllerle analiz edilir. EMO onaylı, yasal olarak geçerli topraklama ölçüm raporu hazırlanarak tarafınıza teslim edilir.

Antalya Topraklama Ölçümü

• Bakanlık ve İSG Geçerliliği: Hazırladığımız tüm raporlar iş müfettişleri, belediyeler ve resmi kurumlar tarafından %100 kabul edilmektedir.
• Yetkili Mühendis Kadrosu: Ölçümlerimiz yalnızca SMM (Serbest Müşavir Mühendis) ve Elektrik İç Tesisleri Denetleme yetki belgelerine sahip uzman elektrik mühendislerince yapılır.
• Antalya Geneli Hızlı Hizmet: Muratpaşa, Kepez, Konyaaltı başta olmak üzere Antalya’nın tüm ilçelerine ve organize sanayi bölgelerine (AOSB) hızlı servis imkanı sunuyoruz.
• Entegre Çözümler: Sadece topraklama değil; Antalya yangın algılama sistemi kontrolü, paratoner bakımı ve elektrik iç tesisat denetimlerini tek elden çözüyoruz.

Topraklama Ölçümünü Kimler Yapabilir

Topraklama ölçümü yapmaya ve bu ölçümü resmi rapora dönüştürmeye yasal olarak yetkili kişiler şunlardır:

1. Elektrik Mühendisleri
2. Elektrik-Elektronik Mühendisleri (Yüksek gerilim veya elektrik tesisleri alanında yetkili olanlar)

⚠️ Kritik Şart: Ölçümü yapacak mühendisin sadece “mühendis” unvanına sahip olması yetmez. Aynı zamanda TMMOB Elektrik Mühendisleri Odası (EMO) üyesi olması ve oda tarafından verilen “Elektrik İç Tesisleri Denetleme ve Raporlama Yetkilendirme Belgesi” ile “Topraklama Yetkilendirme Belgesi”ne sahip olması zorunludur. Ayrıca mühendisin çalıştığı firmanın SMM (Serbest Müşavir Mühendis) büro tescil belgesi bulunmalıdır. Bunun yanı sıra son zamanlarda Ekipnet kaydı da zorunlu hale gelmiştir.

Topraklama Ölçümü Yaptırmak Zorunlu Mu?

Türkiye’de yürürlükte olan 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu ve İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca, içerisinde elektrik enerjisi kullanılan ve en az 1 çalışanı (Sgk’lı veya kamu personeli) bulunan TÜM İŞLETMELER topraklama ölçümü yaptırmak zorundadır.

Yani yasal olarak “Ben küçük bir esnafım” veya “Biz sadece ofis işi yapıyoruz” diyerek bu zorunluluktan muaf olmak mümkün değildir.

Topraklama Ölçüm Raporu Olmazsa Ne Olur?

Topraklama ölçüm raporunun olmaması; Çalışma Bakanlığı İSG denetimlerinde işletmenize ağır idari para cezaları kesilmesine veya iş yerinizin mühürlenmesine, belediye ve itfaiye süreçlerinde ruhsat alamamanıza, elektrik dağıtım şirketlerince enerjinizin kesilmesine ve olası bir yangın/hasar durumunda sigorta şirketlerinin tazminat ödemeyi reddetmesine neden olur; en kritik risk ise, tesiste yaşanabilecek bir elektrik çarpması veya can kaybında, yasal yükümlülüklerini yerine getirmeyen işverenin Türk Ceza Kanunu uyarınca doğrudan hapis cezası istemiyle asli kusurlu olarak yargılanmasıdır.

Sıkça Sorulan Sorular

Topraklama ölçüm raporu kaç yıl geçerlidir?

Yasal mevzuata göre iş yerlerinde, fabrikalarda ve paratoner sistemlerinde topraklama ölçüm raporunun geçerlilik süresi 1 yıldır. Her yıl periyodik olarak yenilenmesi zorunludur.

Kalibrasyon sertifikası neden önemlidir?

Ölçümü yapan Meger cihazının kalibrasyon sertifikasının güncel olmaması, hazırlanan raporu resmi kurumlar (özellikle ÇSGB müfettişleri) gözünde geçersiz kılar. Cihazlarımızın kalibrasyonları düzenli olarak akredite kuruluşlarca yenilenmektedir.

Antalya topraklama raporu fiyatları neye göre belirlenir?

Fiyatlandırma; ölçüm yapılacak pano sayısı, paratoner varlığı, trafo sayısı ve tesisin büyüklüğüne (makine sayısına) göre değişiklik gösterir. İşletmenize özel fiyat teklifi almak için bizimle iletişime geçebilirsiniz.

Topraklama ölçümü kaç yılda bir yapılır?

İş Sağlığı ve Güvenliği kapsamında işletmeler için uygulamada en yaygın ve kabul gören periyot her yıl düzenli olarak topraklama ölçümü yaptırılmasıdır. Ölçüm sonrasında hazırlanan rapor, denetimlerde ve İSG süreçlerinde talep edilebilmektedir.

EKİPNET kaydı neden önemlidir?

EKİPNET kaydı, elektrik tesislerinde yapılan periyodik kontrollerin ve ölçümlerin yetkili kişiler tarafından gerçekleştirildiğinin doğrulanması açısından önem taşır. Özellikle iş sağlığı ve güvenliği denetimlerinde, sigorta işlemlerinde ve resmi kurumların taleplerinde EKİPNET kaydına sahip mühendisler tarafından hazırlanan raporlar daha güvenilir ve doğrulanabilir kabul edilmektedir.
